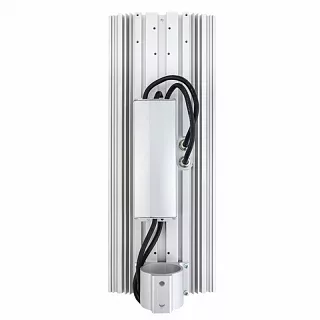

Светодиодный светильник Diora Unit PRO 100 (125 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 100 (125 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, транспортных проездов, парковочных комплексов и промышленных территорий. Модель относится к наиболее мощным стандартным исполнениям типоразмера Unit PRO 100 и предусматривает четыре варианта широкой боковой кривой силы света (КСС).
При номинальной мощности 125 Вт световой поток составляет от 17 000 до 20 000 лм в зависимости от выбранной оптики и цветовой температуры. Светильники выпускаются с КСС Ш1, Ш2, Ш3 и Ш4, которые различаются пространственным распределением силы света.
Для модификаций Ш1 и Ш2 предусмотрено консольное крепление. Исполнения Ш3 и Ш4 доступны с консольным креплением и лирой. Такое разнообразие позволяет подбирать оборудование с учётом схемы размещения опор и характеристик монтажных конструкций.
Оптические системы и световой поток
Все стандартные исполнения Diora Unit PRO 100 мощностью 125 Вт имеют одинаковую номинальную мощность, однако отличаются величиной светового потока и формой его распределения.
| КСС | Мощность, Вт | Световой поток, лм | Номинальные углы | Крепление |
|---|---|---|---|---|
| Ш1 | 125 | 17 000 / 19 000 | 130° × 40° | Консоль |
| Ш2 | 125 | 18 000 / 20 000 | 130° × 60° | Консоль |
| Ш3 | 125 | 17 500 | 150° × 90° | Консоль / лира |
| Ш4 | 125 | 18 000 | 150° × 75° | Консоль / лира |
КСС Ш1 — 130° × 40°. Оптическая система формирует широкое боковое распределение силы света. При цветовой температуре 4000 или 5000 К световой поток составляет 19 000 лм, при 2700 К — 17 000 лм.
КСС Ш2 — 130° × 60°. Отличается от Ш1 увеличенным углом распределения в одной из плоскостей. При цветовой температуре 4000/5000 К светильник обеспечивает 20 000 лм, а при 2700 К — 18 000 лм.
КСС Ш3 — 150° × 90°. Светильник формирует более широкое распределение света с номинальным световым потоком 17 500 лм. Для него доступны консольное крепление и лира.
КСС Ш4 — 150° × 75°. Модификация обеспечивает 18 000 лм и отличается от Ш3 угловыми характеристиками светораспределения. Предусмотрены оба варианта крепления.
Наибольший световой поток в этой группе обеспечивает Diora Unit PRO 125/20000 Ш2.
Выбор между оптическими системами выполняется по результатам светотехнического расчёта. При одинаковой мощности различия в КСС влияют на распределение освещённости по поверхности, её равномерность и возможность применения конкретной схемы размещения опор.
Цветовая температура и модификации
Diora Unit PRO 100 мощностью 125 Вт выпускается с несколькими вариантами цветовой температуры.
Для оптики Ш1 и Ш2 предусмотрены 2700, 4000 и 5000 К. Для Ш3 и Ш4 доступны 3000, 4000 и 5000 К.
При цветовой температуре 2700 К исполнения Ш1 и Ш2 имеют меньший номинальный световой поток по сравнению с соответствующими моделями 4000 и 5000 К.
Для Ш3 и Ш4 значения светового потока одинаковы при всех трёх предусмотренных цветовых температурах.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 125 | 17 000 | 2700 | Консоль | DUPRO125Sh1-2,7K-C |
| Ш1 | 125 | 19 000 | 4000 | Консоль | DUPRO125Sh1-4K-C |
| Ш1 | 125 | 19 000 | 5000 | Консоль | DUPRO125Sh1-5K-C |
| Ш2 | 125 | 18 000 | 2700 | Консоль | DUPRO125Sh2-2,7K-C |
| Ш2 | 125 | 20 000 | 4000 | Консоль | DUPRO125Sh2-4K-C |
| Ш2 | 125 | 20 000 | 5000 | Консоль | DUPRO125Sh2-5K-C |
| Ш3 | 125 | 17 500 | 3000 | Консоль | DUPRO125Sh3-3K-C |
| Ш3 | 125 | 17 500 | 3000 | Лира | DUPRO125Sh3-3K-L |
| Ш3 | 125 | 17 500 | 4000 | Консоль | DUPRO125Sh3-4K-C |
| Ш3 | 125 | 17 500 | 4000 | Лира | DUPRO125Sh3-4K-L |
| Ш3 | 125 | 17 500 | 5000 | Консоль | DUPRO125Sh3-5K-C |
| Ш3 | 125 | 17 500 | 5000 | Лира | DUPRO125Sh3-5K-L |
| Ш4 | 125 | 18 000 | 3000 | Консоль | DUPRO125Sh4-3K-C |
| Ш4 | 125 | 18 000 | 3000 | Лира | DUPRO125Sh4-3K-L |
| Ш4 | 125 | 18 000 | 4000 | Консоль | DUPRO125Sh4-4K-C |
| Ш4 | 125 | 18 000 | 4000 | Лира | DUPRO125Sh4-4K-L |
| Ш4 | 125 | 18 000 | 5000 | Консоль | DUPRO125Sh4-5K-C |
| Ш4 | 125 | 18 000 | 5000 | Лира | DUPRO125Sh4-5K-L |
Каждый артикул соответствует определённому сочетанию КСС, цветовой температуры и способа крепления.
Консольное крепление и лира
Светильники Diora Unit PRO 100 мощностью 125 Вт представлены двумя монтажными исполнениями.
Консольное крепление предназначено для установки на соответствующие кронштейны опор наружного освещения. Оно доступно для всех четырёх вариантов КСС.
Крепление типа «лира» предусмотрено для моделей с оптикой Ш3 и Ш4. Оно позволяет использовать совместимые монтажные конструкции с учётом предусмотренного положения светильника.
При подборе оборудования учитываются присоединительные размеры, характеристики опоры, допустимые нагрузки и направление светового потока относительно освещаемой поверхности.
Для реконструируемых объектов дополнительно проверяется совместимость крепления с существующими кронштейнами и конструкциями.
Технические характеристики
Применение
Светильники Diora Unit PRO 100 (125 Вт) применяются в системах наружного освещения объектов транспортной, городской и промышленной инфраструктуры. Световой поток до 20 000 лм и четыре варианта широкой боковой КСС позволяют подбирать оборудование для различных схем размещения осветительных опор.
Основные области применения:
-
Автомобильные дороги и городские улицы — освещение проезжей части, подъездных путей и транспортных проездов.
-
Парковки и открытые стоянки — освещение парковочных мест, автомобильных проездов и прилегающих территорий.
-
Промышленные и складские комплексы — освещение внутриплощадочных дорог, подъездов к производственным зданиям и логистических зон.
-
Общественные и коммерческие объекты — освещение открытых площадок и подъездных территорий.
Модель может использоваться при модернизации действующих систем наружного освещения. При выборе учитываются характеристики опор, высота установки, расстояние между светильниками и требования к нормируемым показателям освещения.
Подходящая КСС определяется по результатам светотехнического расчёта.
Преимущества практического использования
Световой поток до 20 000 лм. Максимальное значение обеспечивает исполнение Ш2 при цветовой температуре 4000 или 5000 К.
Четыре варианта широкой боковой КСС. Оптические системы Ш1, Ш2, Ш3 и Ш4 позволяют учитывать геометрию освещаемой территории и схему размещения опор.
Световая отдача до 160 лм/Вт. Такое значение обеспечивает модификация Ш2 мощностью 125 Вт со световым потоком 20 000 лм.
Выбор цветовой температуры. В зависимости от КСС предусмотрены исполнения 2700, 3000, 4000 и 5000 К.
Консольное крепление и лира. Для оптических систем Ш3 и Ш4 доступны оба варианта установки.
Различные варианты светораспределения при одинаковой мощности. Это позволяет выбирать оборудование по фотометрическим характеристикам без изменения номинальной мощности светильника.
Купить Светодиодный светильник Diora Unit PRO 100 (125 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 100 (125 Вт) для наружного освещения автомобильных дорог, городских улиц, парковочных комплексов и промышленных территорий.
Доступны стандартные исполнения мощностью 125 Вт со световым потоком от 17 000 до 20 000 лм, оптическими системами Ш1, Ш2, Ш3 и Ш4, различными значениями цветовой температуры и способами крепления.
При подборе учитываются необходимые показатели освещения, характеристики КСС, параметры опор и кронштейнов и условия эксплуатации объекта.
НПО «Легион» осуществляет поставки светодиодного оборудования для строительства и модернизации систем наружного освещения по России.
